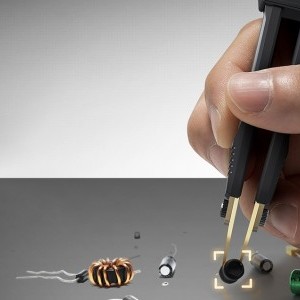

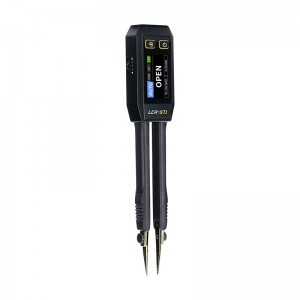

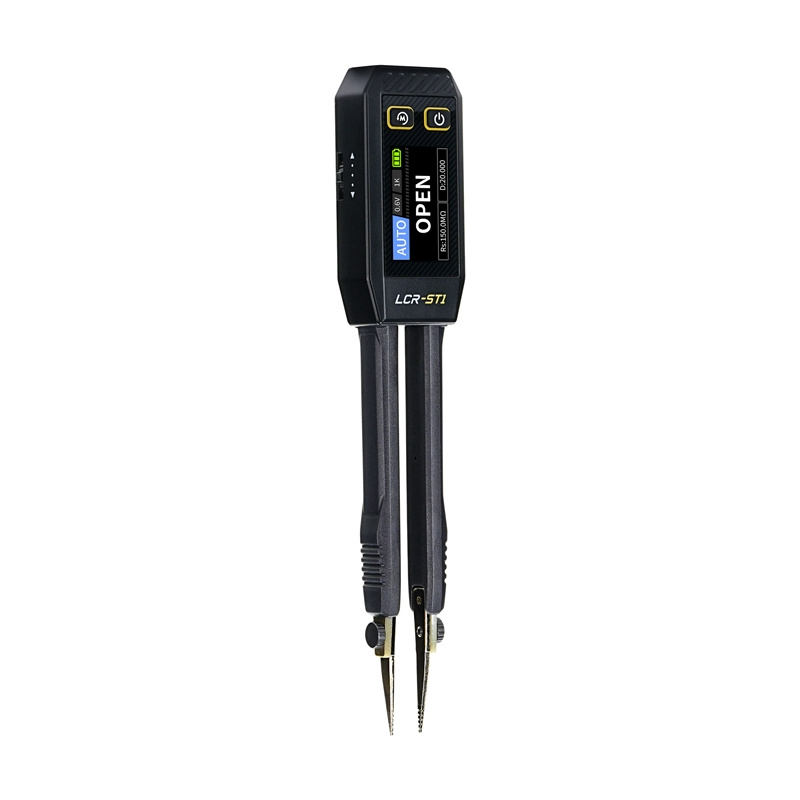

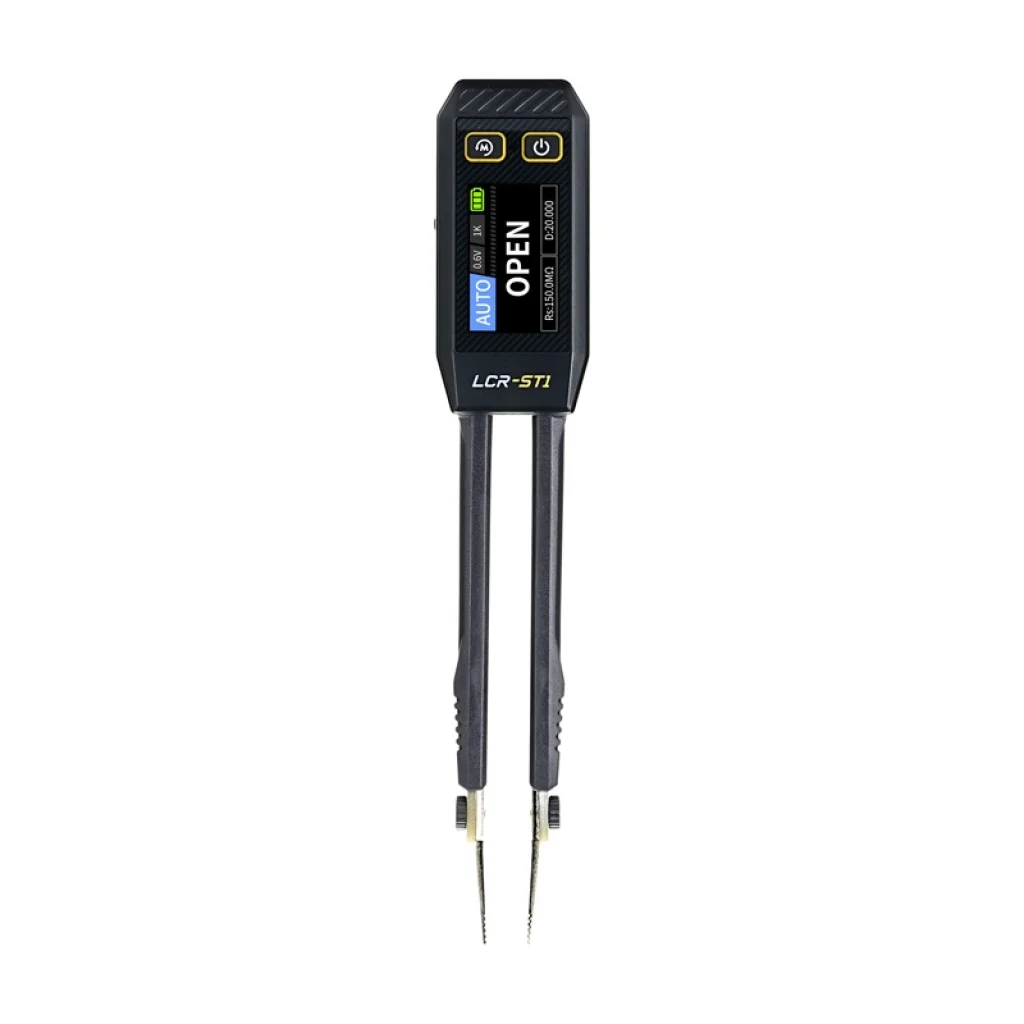

Az FNIRSI LCR-ST1 egy többfunkciós csipeszmérő a felületre szerelt elektronikus alkatrészek tesztelésére. Támogatja az ellenállás, a kapacitás, az induktivitás, az ESR, a diódavizsgálatot és az áramkör folytonosságának mérését. A készülék 3 vizsgálati frekvenciát (100 Hz, 1 kHz, 10 kHz), 0,3 V és 0,6 V effektív értékű vizsgálati szinteket, valamint további paraméterek, például Q, D, Z és X kijelzését kínálja. Kompakt kialakításának, cserélhető csatlakozóinak és USB-C interfészének köszönhetően a készülék ideális laboratóriumi, szerviz- és gyártási alkalmazásokhoz.

Automatikus mérési mód

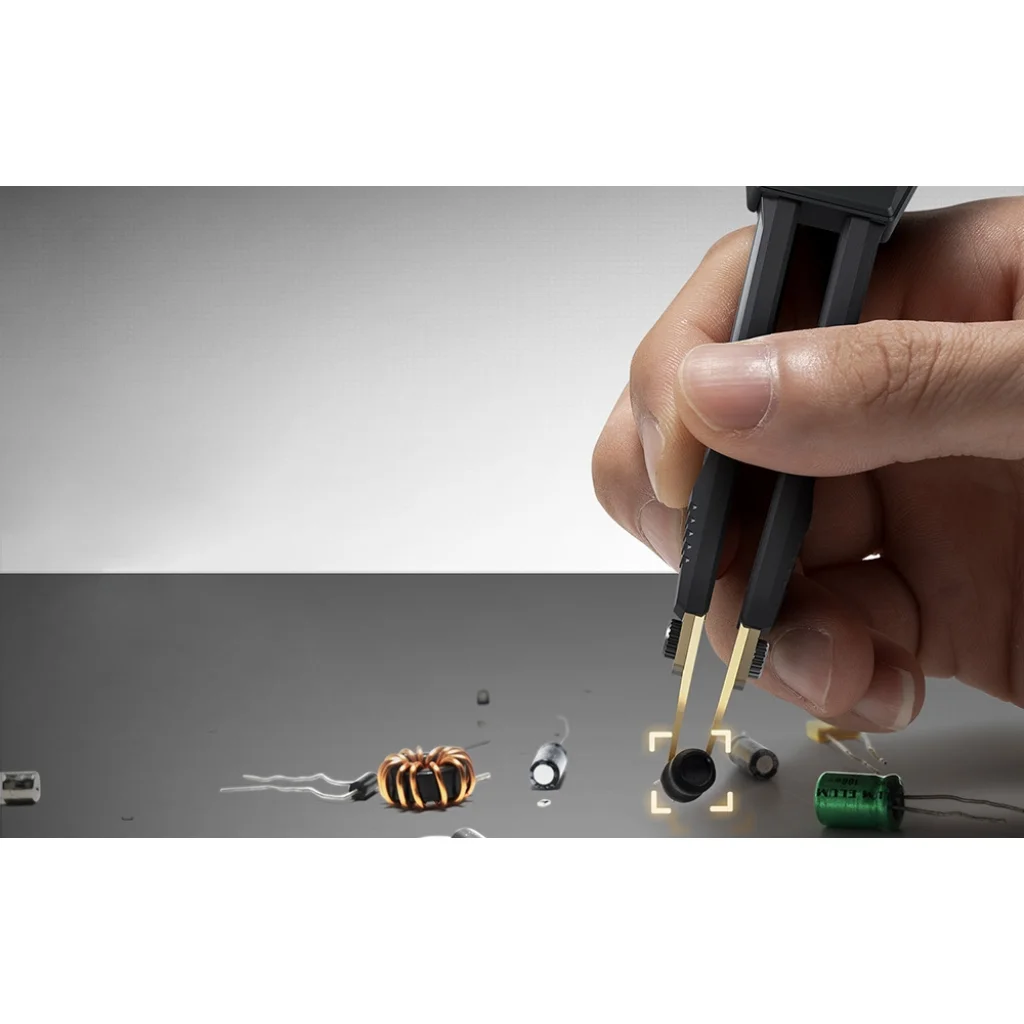

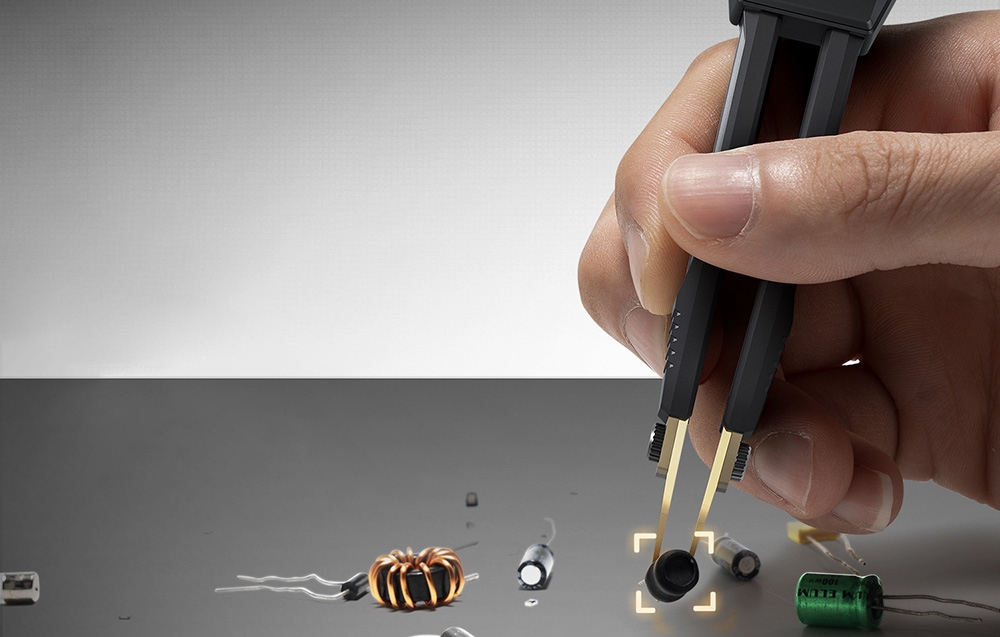

A készülék automatikusan felismeri a vizsgált alkatrész típusát, és megjeleníti mind a fő-, mind a kiegészítő paramétereket. Ez a megoldás megkönnyíti a több alkatrésszel való munkát, és kiküszöböli a manuális üzemmódváltás szükségességét. A mérőműszer támogatja az angol és a kínai nyelvet.

Részletes elemzés
A FNIRSI LCR-ST1 mérőműszer nemcsak az alapértékeket (R, L, C), hanem a veszteségtényezőt (D), az impedanciát (Z), a minőségi tényezőt (Q), a reaktanciát (X) és az egyenértékű soros ellenállást (ESR) is méri. Ez a funkcionalitás lehetővé teszi az alkatrészek átfogó diagnosztikáját. A mérési tartományok közé tartozik az 1 pF és 22 mF közötti kapacitás, az 1 µH és 10 H közötti induktivitás és a 10 mΩ és 10 MΩ közötti ellenállás.

Képernyő és kezelési ergonómia

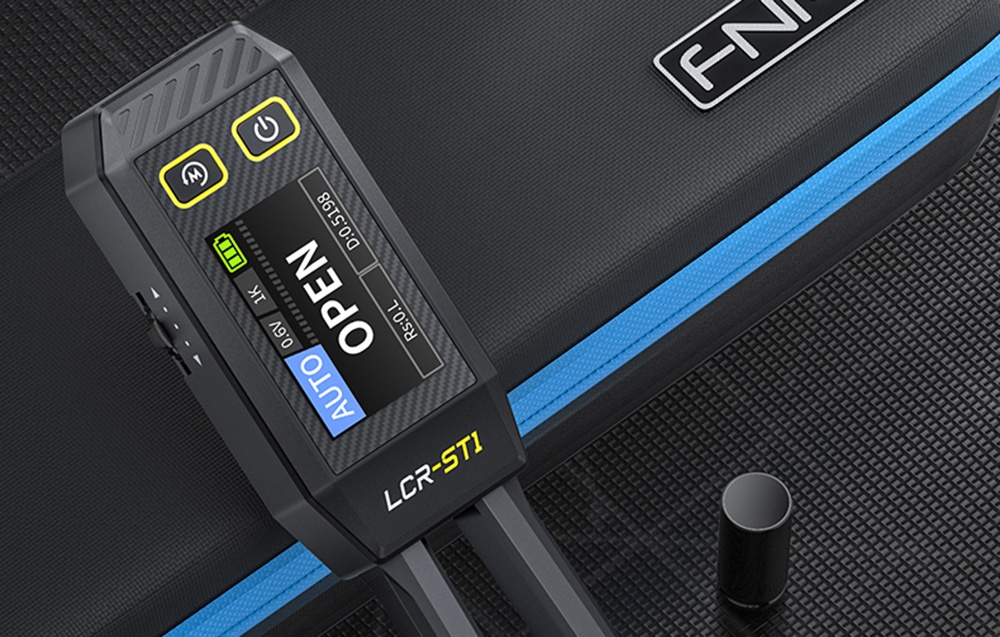

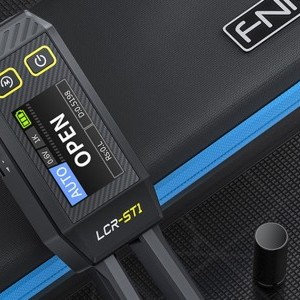

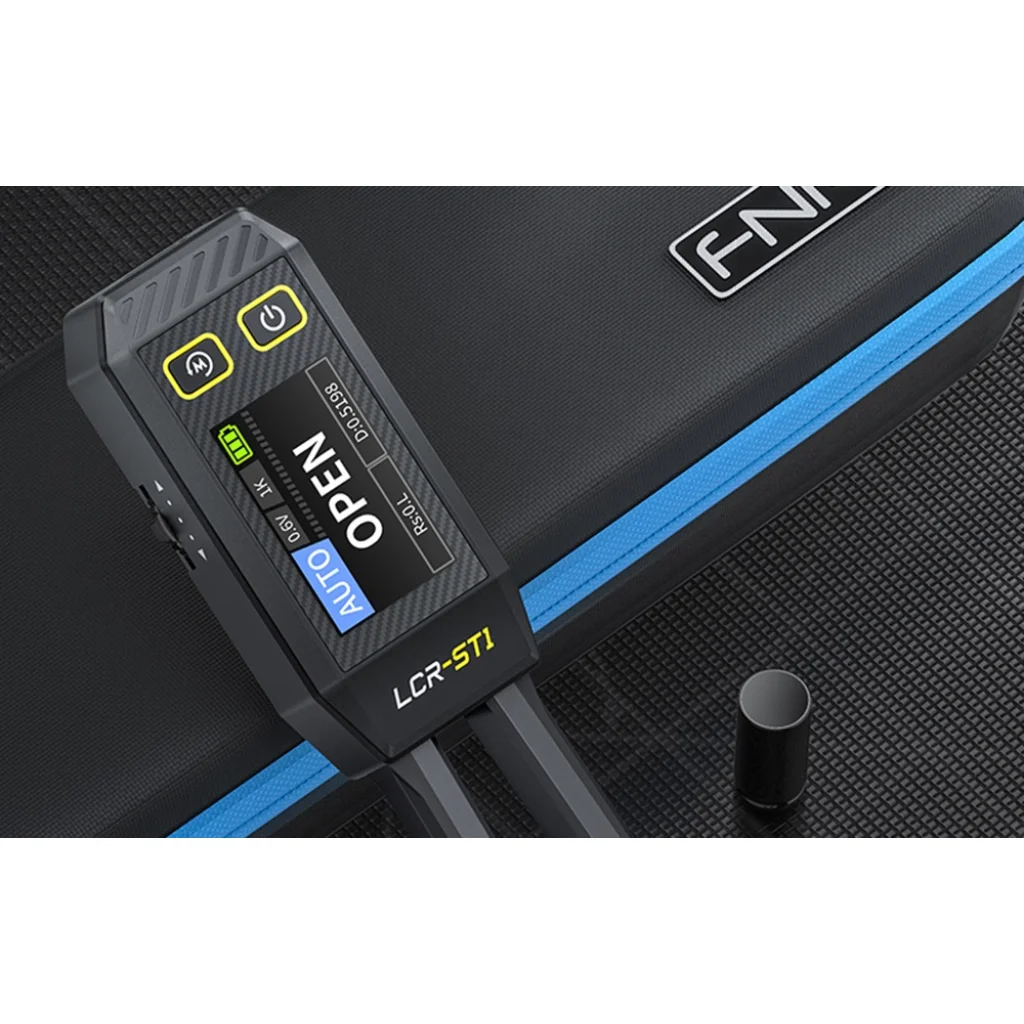

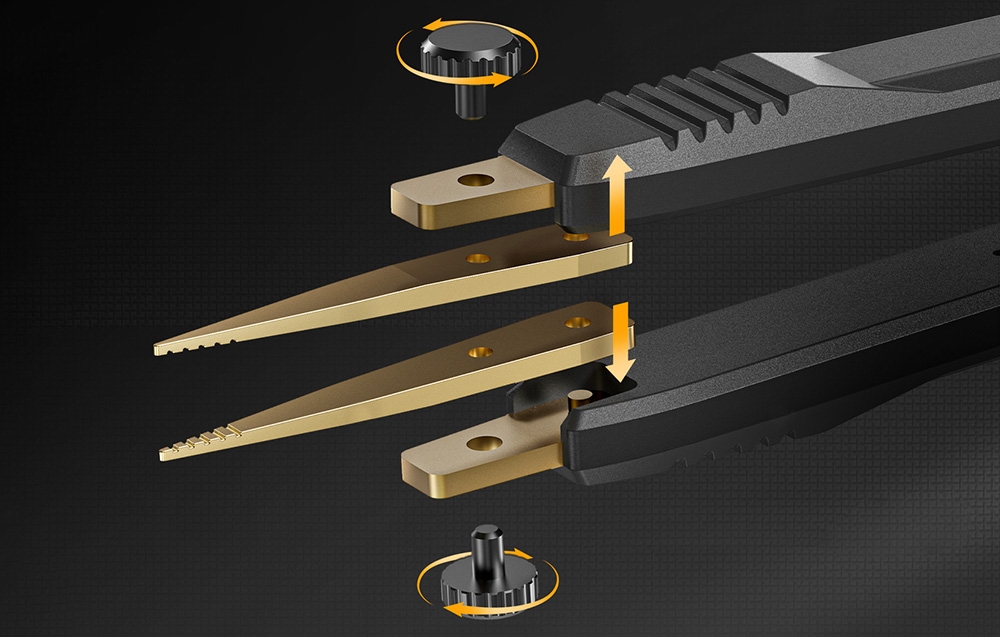

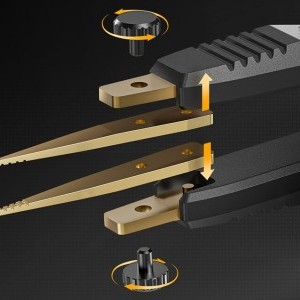

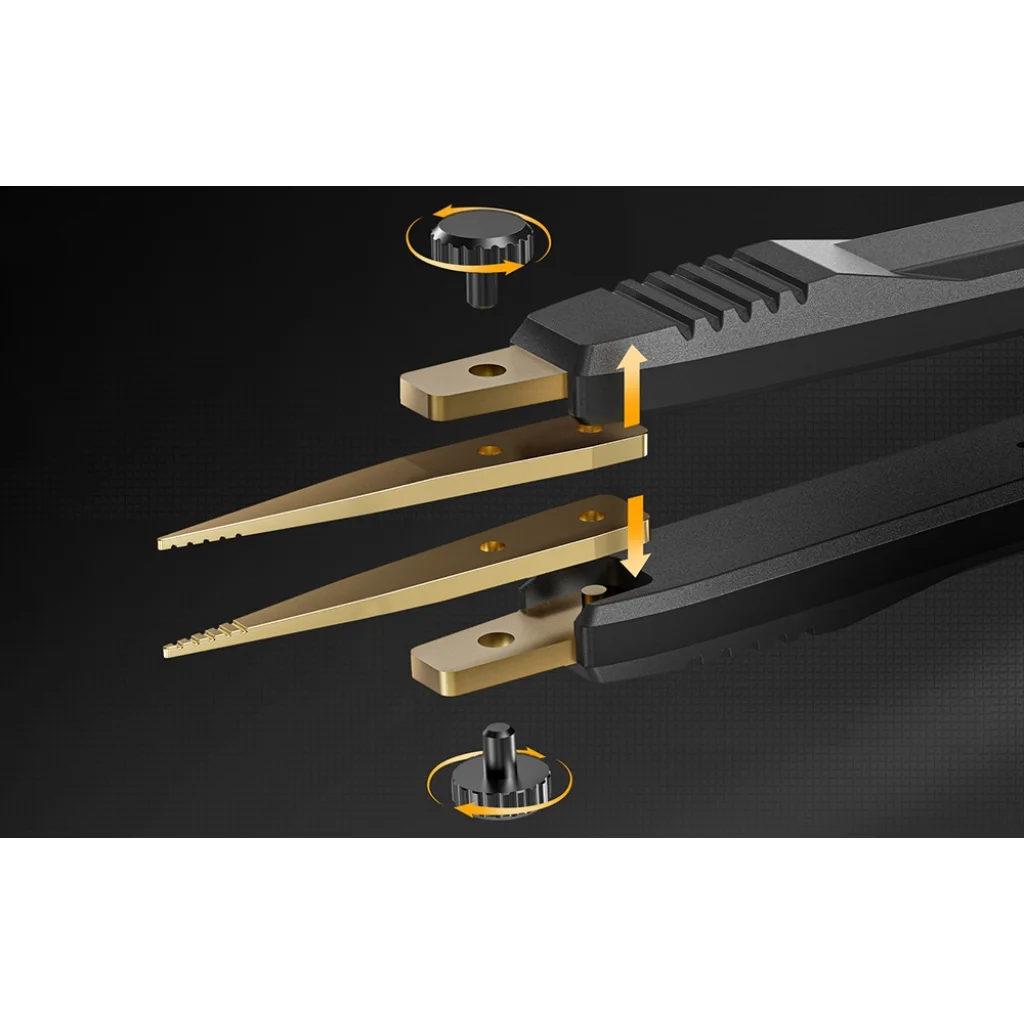

Az 1,14"-os HD-kijelző könnyen olvasható módon jeleníti meg az adatokat. Az intuitív menük, a szilikon fedéssel ellátott gombok és az oldalsó tárcsa javítják a kezelést. Ezenkívül az adattárolási funkció lehetővé teszi a mérések exportálását Excel-fájlba USB-n keresztül. A kijelző egyszerre 2 mérési paramétert jelenít meg, felgyorsítva ezzel az elemzést. A csipeszek aranyozott hegyei cserélhetők - a készlet tartalmaz egy klasszikus egyenes hegyet és egy ívelt "kampós" típust is. Ezáltal az eszköz számos alkalmazáshoz - beleértve a nehezen hozzáférhető helyeket is - alkalmas. A beépített mágnes lehetővé teszi, hogy a mérőeszközt ideiglenesen fémfelületekre ragassza.

Teljesítmény és mobilitás

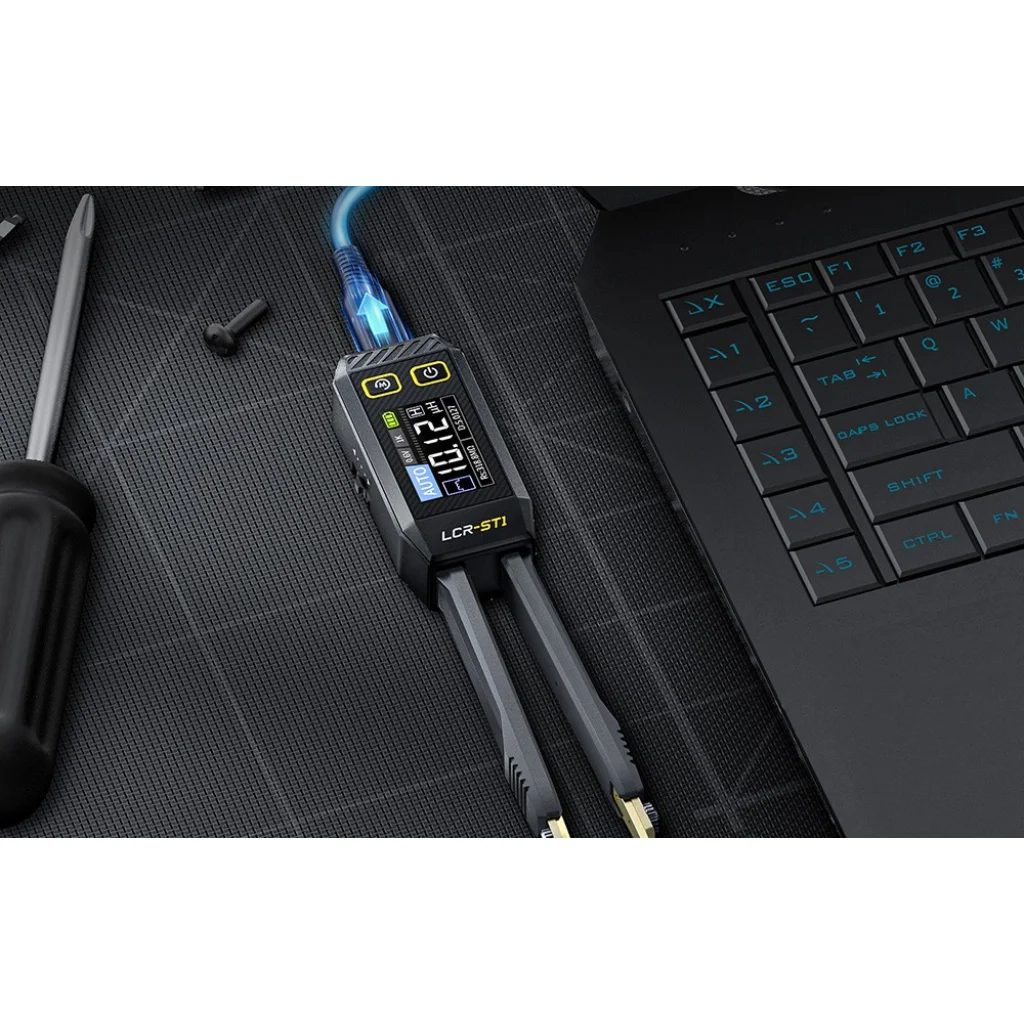

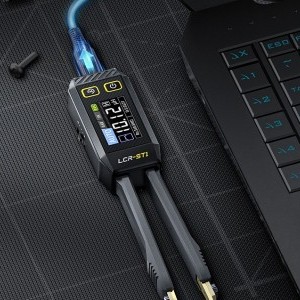

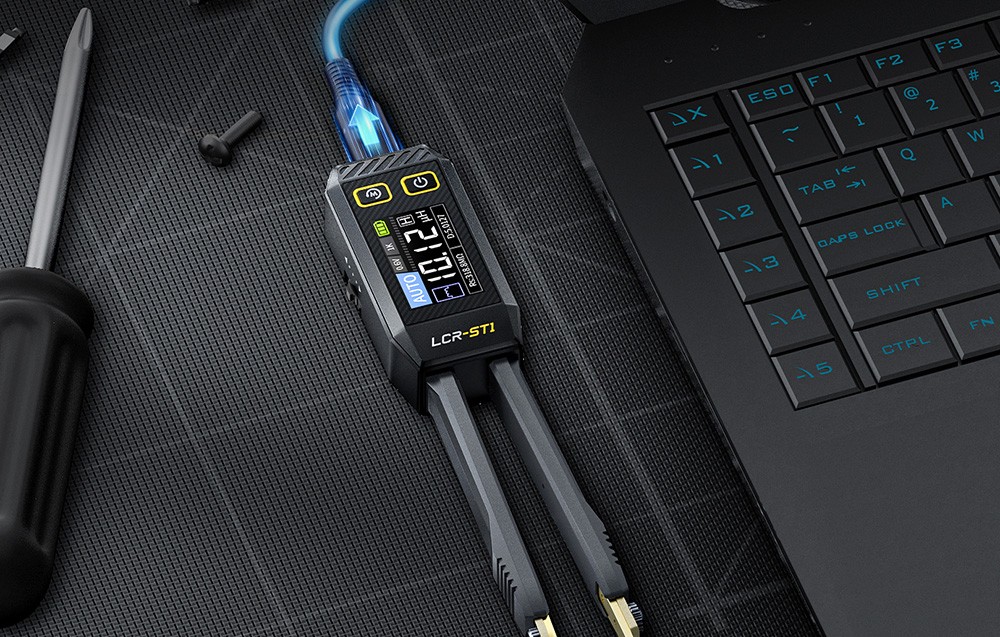

A 250 mAh-s újratölthető lítium-ion akkumulátor hosszú üzemidőt biztosít, a töltés pedig USB-C porton keresztül történik. Az automatikus kikapcsolási funkció energiát takarít meg, ha nincs aktivitás. Az egész mindössze 41 grammot nyom, így a készüléket kényelmesen hordozható.

Tartalmazza a készüléket:
- FNIRSI LCR-ST1 multifunkciós csipeszes mérőműszer
- Ívelt hegyek (1 pár)
- Mágneses állvány
- USB kábel a töltéshez
- Felhasználói kézikönyv

Gyártó: FNIRSI
Modell: LCR-ST1
Kijelző: Színes képernyő 1.14"
Töltő interfész: USB Type-C, 5V/1A
Tápegység: 250 mAh újratölthető lítium akkumulátor
Méretek: 28 × 19 × 150 mm
Súly: 41 g
Kapacitás mérési tartomány: 1 mF - 22 mF (100 Hz, 1 kHz ±5%) 1 µF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF - 1 µF (100 Hz ±2%, 1 kHz és 10 kHz ±0,5%) 1 pF - 1 nF (1 kHz és 10 kHz ±2%)
Induktivitás mérési tartomány: 1 H - 10 H (100 Hz, 1 kHz ±5%) 1 mH - 1 H (minden frekvencia ±2%) 10 µH - 1 mH (100 Hz ±2%, 1 kHz és 10 kHz ±0,5%) 1 µH - 10 µH (10 kHz ±2%)
Ellenállás mérési tartomány: 1 MΩ - 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ - 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%) 1 Ω - 1 kΩ (minden frekvencia ±0,5-1%) 10 mΩ - 1 Ω (minden frekvencia ±2%)
Diodateszt: Vezetési feszültség: 0,7 V
