Termék leírás

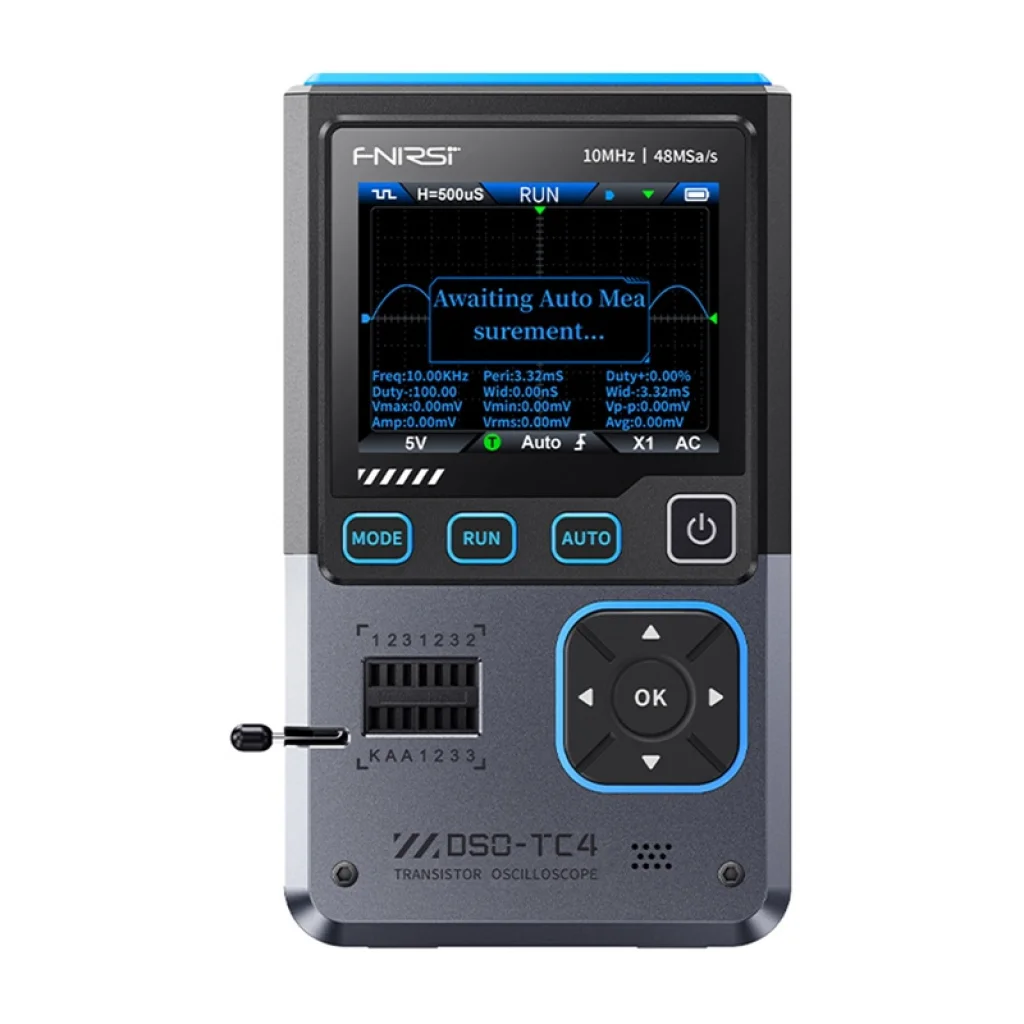

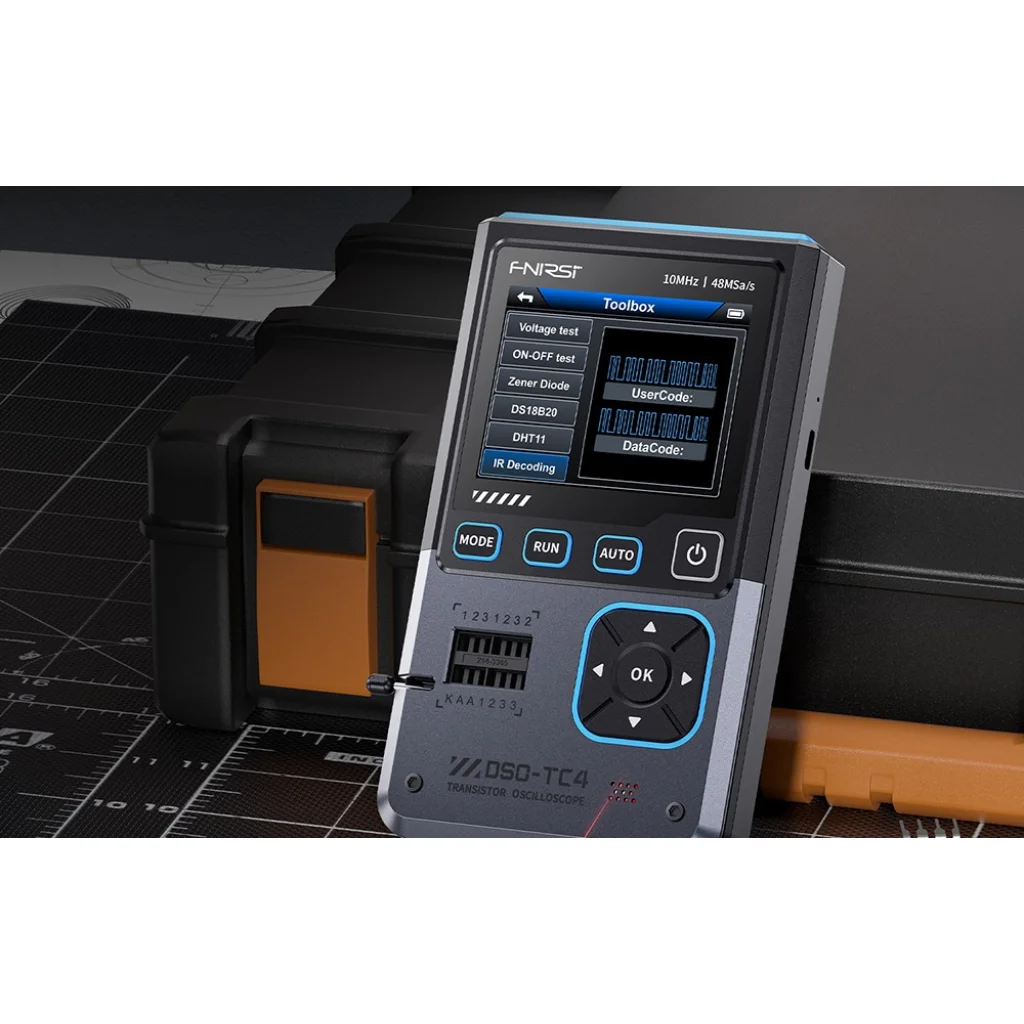

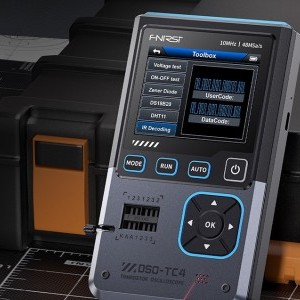

Hordozható mini 3 az 1-ben oszcilloszkóp FNIRSI DSO-TC4
A FNIRSI DSO-TC4 egy olyan készülék, amely három funkciót egyesít: digitális oszcilloszkóp, elektronikus alkatrész-tesztelő és jelgenerátor. A hullámforma-elemzés, az alkatrészfelismerés és a jelvizsgálati funkciók kombinálásával hasznosnak bizonyul a szervizalkalmazásokban. Ezenkívül az intelligens Anti-Burn funkció megvédi a bemeneti áramkört a károsodástól, ha a mérőszondákat helytelenül csatlakoztatják. Ezáltal a berendezés még a kevésbé gyakorlott felhasználók számára is biztonságosan használható.
Mérési funkciók és jelelemzés

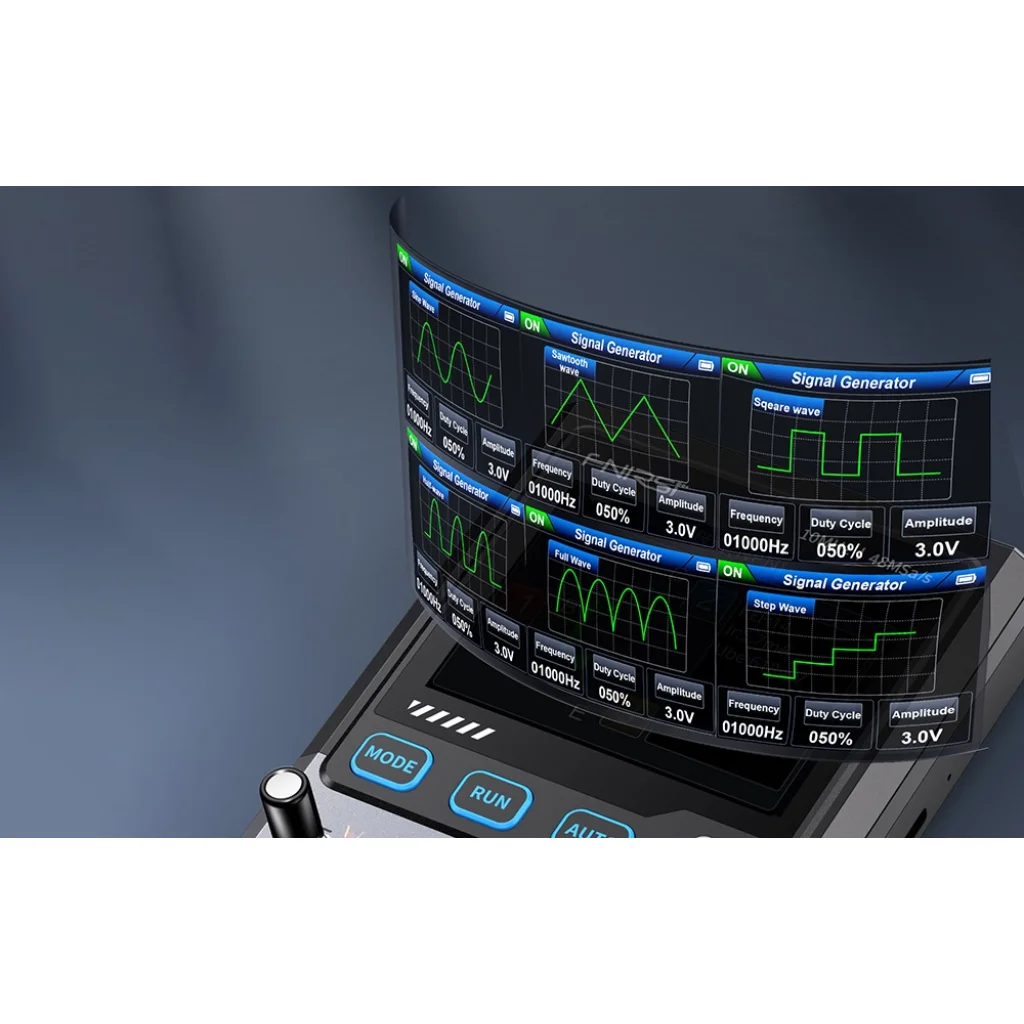

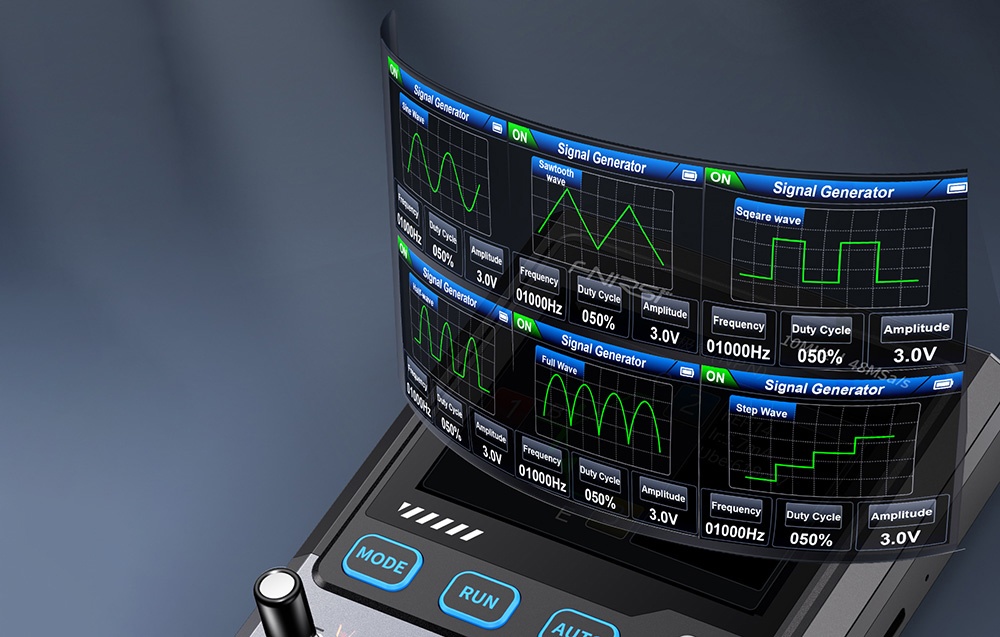

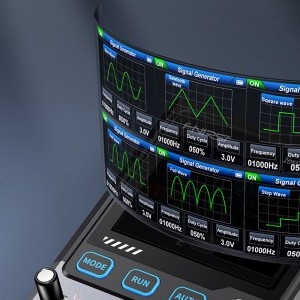

A készülék akár 10 MHz-es mérési sávszélességet és 48 MSa/s mintavételi sebességet kínál. A készülék nagy részletességgel és pontossággal képes megjeleníteni a hullámformákat, lehetővé téve a feszültségjelek valós idejű elemzését. A jelgenerátor 13 előre definiált hullámformával és 0-50 kHz közötti frekvenciával (amplitúdó 0,1-3,0 V) lehetővé teszi a különböző áramköri működési feltételek szimulálását.
Kiterjedt alkatrész-tesztelési képességek
Az integrált alkatrész-tesztelő automatikusan felismeri a diódákat, tranzisztorokat (beleértve a MOSFET-eket is), ellenállásokat, kondenzátorokat és egyéb passzív és aktív alkatrészeket. A tesztaljzatokkal és az intelligens alkatrészfelismeréssel gyors diagnosztika és paraméterazonosítás lehetséges.
Kényelmes működés

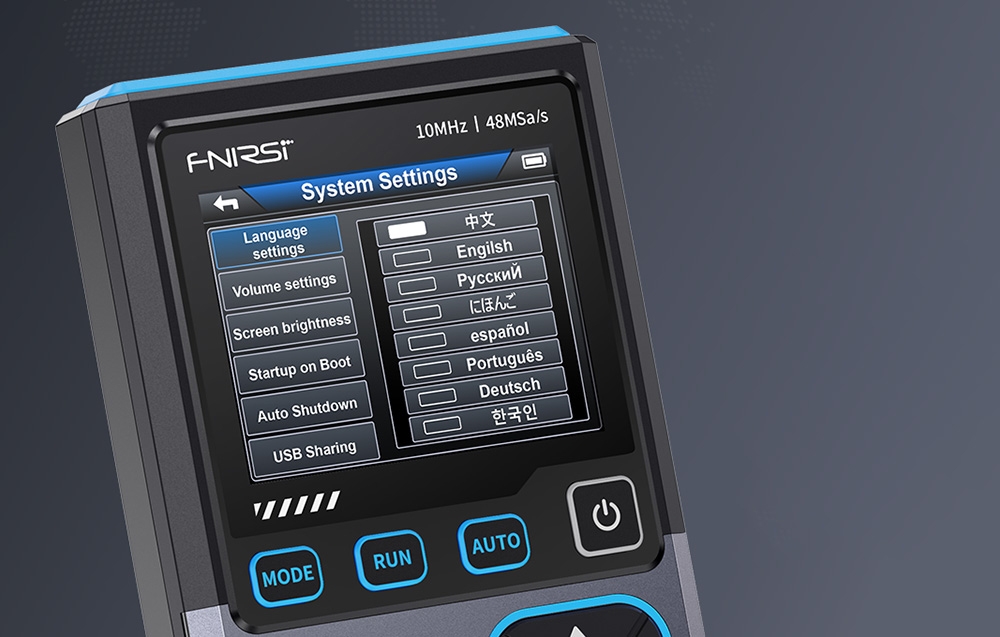

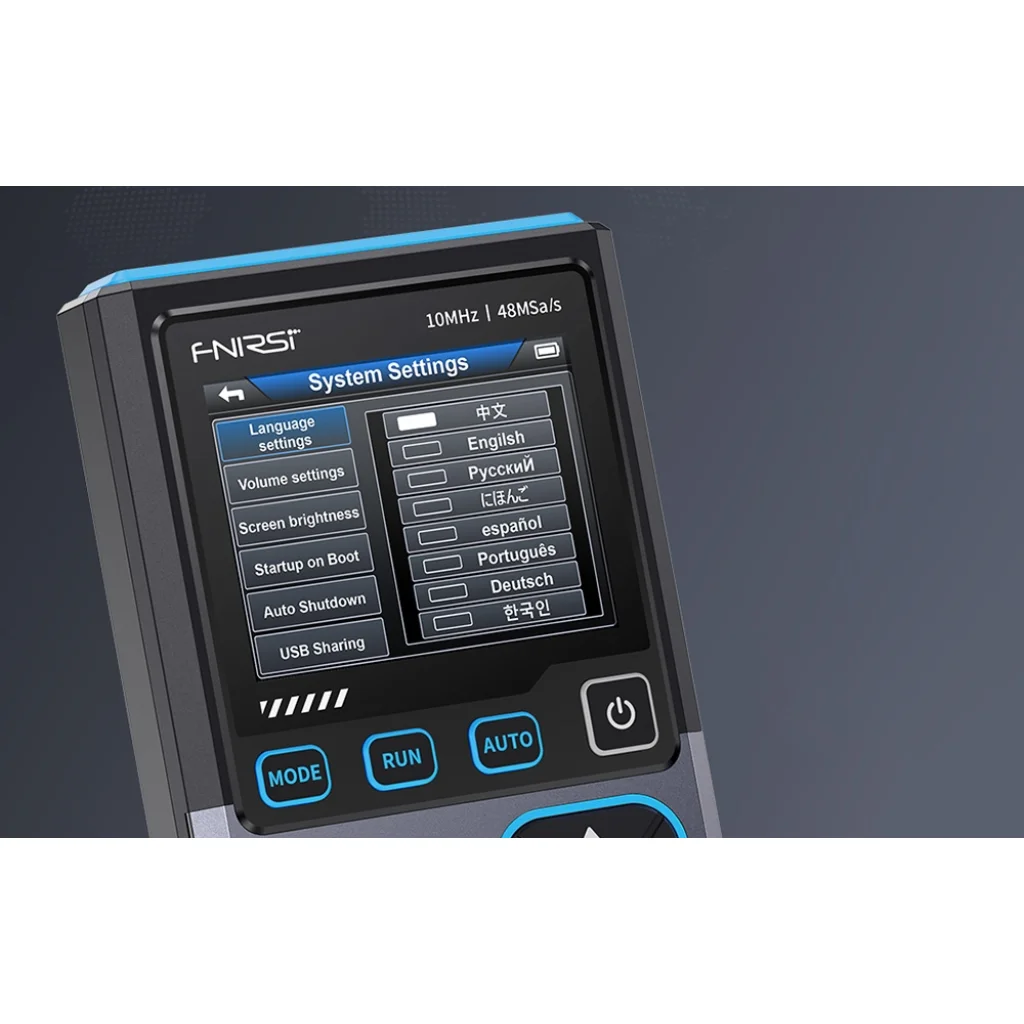

A 2,8 hüvelykes TFT színes képernyő könnyen olvasható adatokat és grafikonokat biztosít. A felhasználói felület nyolc nyelvet támogat, ami megkönnyíti a készülék konfigurálását. A vezérlőpanel úgy lett kialakítva, hogy gyorsan elérhetők legyenek a legfontosabb funkciók, például az automatikus üzemmód, a szünet és az üzemmódváltás.
Csatlakoztathatóság és tápellátás

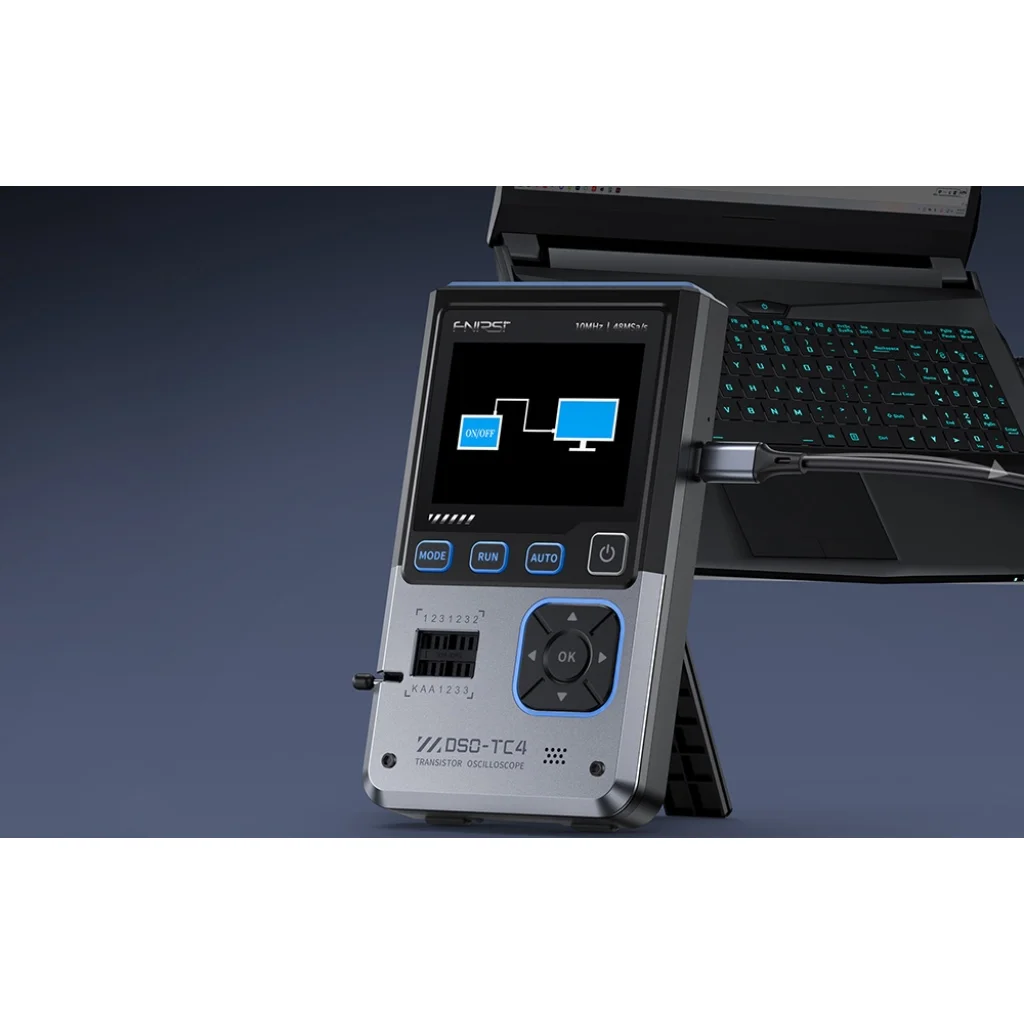

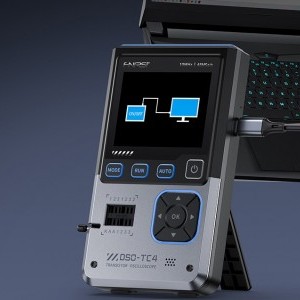

Az oszcilloszkóp USB-C porttal rendelkezik a töltéshez és az adatátvitelhez. A hullámformák számítógépre történő exportálásának lehetősége megkönnyíti a további elemzést és az eredmények archiválását. A beépített 1500 mAh-s lítium-ion akkumulátor biztosítja a készülék hosszú üzemidejét, az automatikus alvó üzemmód pedig meghosszabbítja a két töltés közötti működési időt.
Tartalmazza a
- oszcilloszkóp
- P1600 szonda
- krokodil bilincs
- 3x teszthorog
- felhasználói kézikönyv
- USB-C töltőkábel
- adapter
Oszcilloszkóp
| Gyártó | Fnirsi |
|---|---|
| Modell | DSO-TC4 |
| Kijelző | TFT színes képernyő 2,8 hüvelyk |
| Háttérvilágítás | Állítható fényerő |
| Tápegység | USB Type-C (5V/1A) |
| Akkumulátor | Lítium-ion 3,7V, 1500mAh |
| Nyelvek | 8 nyelv (többek között kínai, angol, német, portugál, japán, spanyol, koreai, orosz, koreai) |
| Méretek | kb. 90×142×27,5 mm |
| Súly | 186 g |
| Valós idejű mintavételi sebesség | 48MSa/s |
| Analóg sávszélesség | 10 MHz |
| Bemeneti impedancia | 1MΩ |
| Csatlakozási mód | AC/DC |
| Vizsgálati feszültségtartomány | Szonda 1:1 - 80Vpp (±40V); Szonda 10:1 - 800Vpp (±400V) |
| Függőleges érzékenység | 10mV/div-10V/div (X1 tartomány) |
| Függőleges eltolás | Beállítható kijelzéssel |
| Időalap-tartomány | 50ns-20s |
| Triggermódok | Automatikus / Normál / Egyszeri |
| Trigger típusa | Emelkedő él, csökkenő él |
| Trigger szint | Beállítható jelzéssel |
| Freeze hullámforma | Igen (HOLD funkció) |
| Automatikus mérés | Max, Min, átlag, RMS, Vpp, frekvencia, periódus, kitöltési tényező (munkakapcsolat) értékek |
Tranzisztorok
| Dióda | Tartomány: feszültségesés <5V |
|---|---|
| Zener dióda | Tartomány: |
| Mezőhatású tranzisztorok (FET-ek) | JFET - a kapukapacitás (Cg), a Vgs-en mért Id-áram és a védődiódán keresztüli feszültségesés (Uf) mérése; IGBT - a Vgs-en mért drain-áram, a védődiódán keresztüli feszültségesés (Uf) mérése; MOSFET - küszöbfeszültség (Vt), kapukapacitás (Cg), drain-source ellenállás (Rds), a védődiódán keresztüli feszültségesés (Uf). |
| Tirisztorok (SCR) | Egyirányú - kioldófeszültség <5V, kapuszint; kétirányú - kioldóáram <6mA. |
| Kondenzátorok | Tartomány: 25pF-100mF, kapacitás- és veszteségtényező (Vloss) mérés. |
| Ellenállások | Tartomány: ELLENÁLLÁSOK: 0,01Ω-50MΩ |
| Induktor | Tartomány: H-1000μH |
Jelgenerátor
| Kimeneti hullámforma | Támogatja a 13 típusú hullámformát |
|---|---|
| Hullámforma frekvencia | 0-50 kHz |
| Hullámforma kitöltési tényező | 0-100% |
| Hullámforma amplitúdó | 0.1-3.0V |
